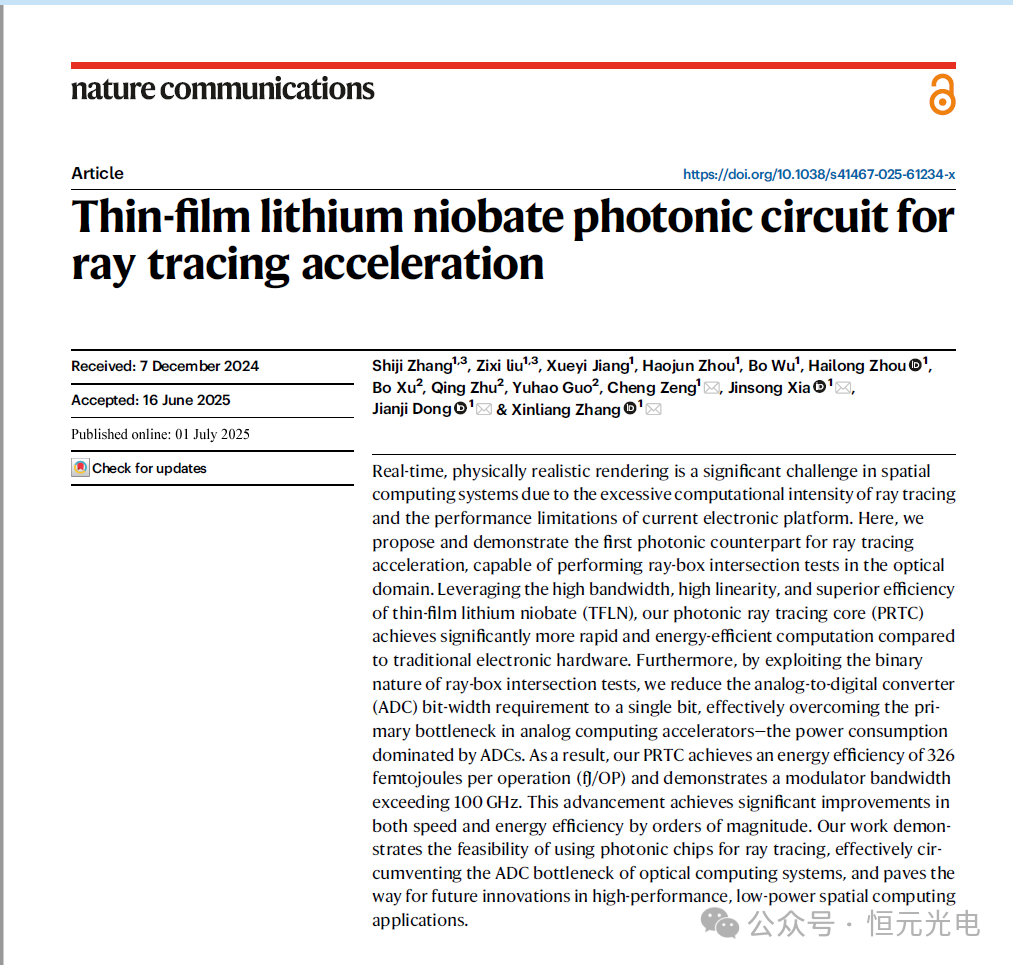

由于光線追蹤的計算強度過高和當前電子平臺的性能限制，實時、物理逼真的渲染是空間計算系統中的一個重大挑戰。近日，華中科技大學武漢光電國家研究中心董建績教授、夏金松教授團隊聯合華為伽利略先進技術實驗室，成功研制全球首款用于光線追蹤加速的光子計算芯片（PRTC）。此芯片基于薄膜鈮酸鋰（TFLN）的高帶寬、高線性和卓越效率等優點，實現了每次操作326毫焦耳（fJ/OP）的能量效率，證明了使用光子芯片進行光線追蹤的可行性，有效地克服了光學計算系統的ADC瓶頸。具體內容以“Thin-film lithium niobate photonic circuit for ray tracing acceleration”為題發布在《Nature Communications》上。

文章鏈接：https://doi.org/10.1038/s41467-025-61234-x

空間計算通過將數字信息與物理世界無縫集成，正在徹底改變各個領域。其關鍵方面之一是實現實時、物理逼真的渲染，這對于提供視覺上準確和交互式的體驗至關重要。光線追蹤是這方面的一項關鍵技術，通過精確建模反射、折射和陰影來模擬光線的行為，以產生逼真的圖像或視頻。

然而，光線跟蹤中最大的計算負擔是確定光線是否與場景中的對象相交。這些計算中的大多數涉及邊界體積層次結構（BVH）中的射線盒相交測試，然而，傳統計算硬件在處理實時應用所需的大量射線箱相交測試方面面臨著重大挑戰。為克服現有硬件架構的局限性，實現更高效的實時渲染。光學計算已成為下一代計算硬件平臺的有前景的候選者。但是，現有的光學計算系統面臨著兩大挑戰，限制了它們的實用性和廣泛采用。

首先，硅光子學由于其基于自由載流子的調制機制，導致非線性電光響應、載流子吸收損耗和有限的響應速度，影響信號傳遞性、功耗和工作帶寬；其次，將光學計算與電子處理系統連接所需的模數轉換器（ADC），在模擬光學計算架構時通常會遭受巨大的功耗。

因此，該研究團隊提出了一種基于薄膜鈮酸鋰（TFLN）光子學的光子射線追蹤核心（PRTC）來解決光線追蹤硬件的速度和能耗等關鍵問題。此PRTC旨在在光學域內進行射線箱交叉測試，利用光子學的固有優勢來加速這項計算密集型任務。通過利用TFLN光子學，PRTC克服了與硅光子學相關的性能權衡，在CMOS兼容電壓和100GHz電光帶寬下實現了線性光場響應，大大超過了傳統硅基光子器件的能力。此外，PRTC通過降低射線追蹤任務中的ADC位寬要求來解決ADC功耗挑戰。研究人員能夠?qū)�ADC位寬減小到單個位，有效地最大限度地減少了與模數轉換相關的功耗，并實現了326 fJ/OP的能量效率。

所研究的PRTC與TFLN平臺的特征如圖1所示。所制造的PRTC芯片的整體結構如圖1a所示，具有四個推挽式MZM調制器，每個調制器的長度為6mm。圖1b顯示了波導側壁的掃描電子顯微鏡圖像，展示了制造質量。芯片的射頻封裝如圖1c所示，其中行波電極的一端連接到射頻輸入連接器，另一端連接到匹配電阻器，以獲得最佳的射頻性能。

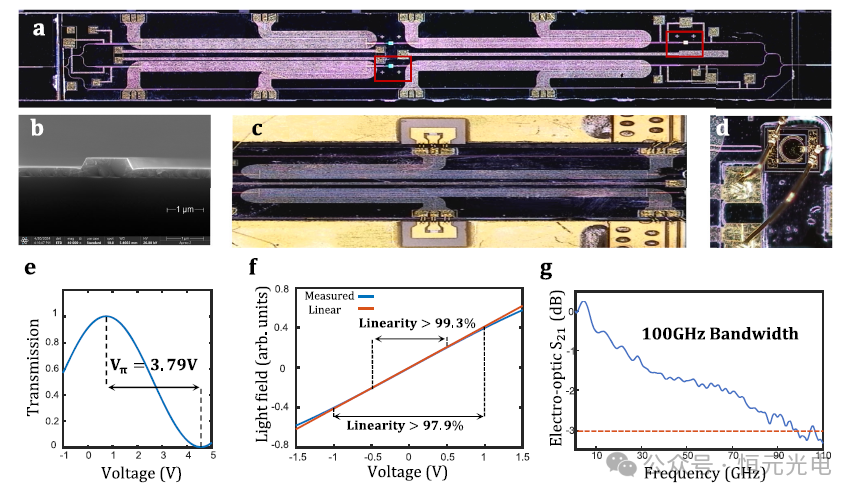

圖1 PRTC的TFLN平臺。a PRTC芯片整體結構的照片。b 波導側壁的掃描電子顯微鏡圖像。c 芯片的RF封裝。d 用于監測的芯片光電探測器。e MZM的歸一化光傳輸是施加電壓的函數。f 光場對驅動電壓的響應、線性響應（藍線）、測量結果（橙線）。g PRTC芯片中MZM的電光響應。

TFLN平臺的電光性能如圖1e-g所示。光場對驅動電壓的響應如圖1f所示，其中藍線表示理想的線性響應，橙線表示測量結果。由于鈮酸鋰的高線性度，測量的響應與線性響應顯示出極好的一致性，在1Vpp操作下實現了優于99.3%的線性度，在2Vpp操作下達到了97.9%的線性度。這種出色的線性特性使輸入電壓能夠直接映射到光場，而不需要查找表電路，從而顯著降低了外圍電路的復雜性。圖1g顯示了MZM的電光響應，顯示了約100GHz的3dB帶寬，表明與現有硬件系統相比，計算速度可能提高近兩個數量級。這種高帶寬，再加上TFLN平臺出色的線性和CMOS兼容性，使其特別適合高速光學計算應用。

圖2a為PRTC的實驗演示，以評估計算精度。工作在1550nm波長的連續波（CW）激光器用作光源，其輸出被引導到PRTC芯片中。在輸出端口進行相干光束組合之前，光信號由四個片上TFLN調制器進行調制。然后，輸出光功率通過光電探測器（PD）轉換為電信號，并使用示波器記錄以供分析。四個TFLN調制器的調制信號是使用四信道高速任意波形發生器（AWG）生成的。數據速率設置為16GS/s（每秒64千兆采樣，每個數據點4個采樣）。通過使用應用于TFLN調制器的四組10000個隨機值進行測試，驗證了PRTC的計算精度（圖2a）。對測量結果分析發現，實驗測量值與地面真實值之間的誤差在16GS/s時的標準偏差為2.21%，對應于5.57位的計算精度（圖2b-e）。

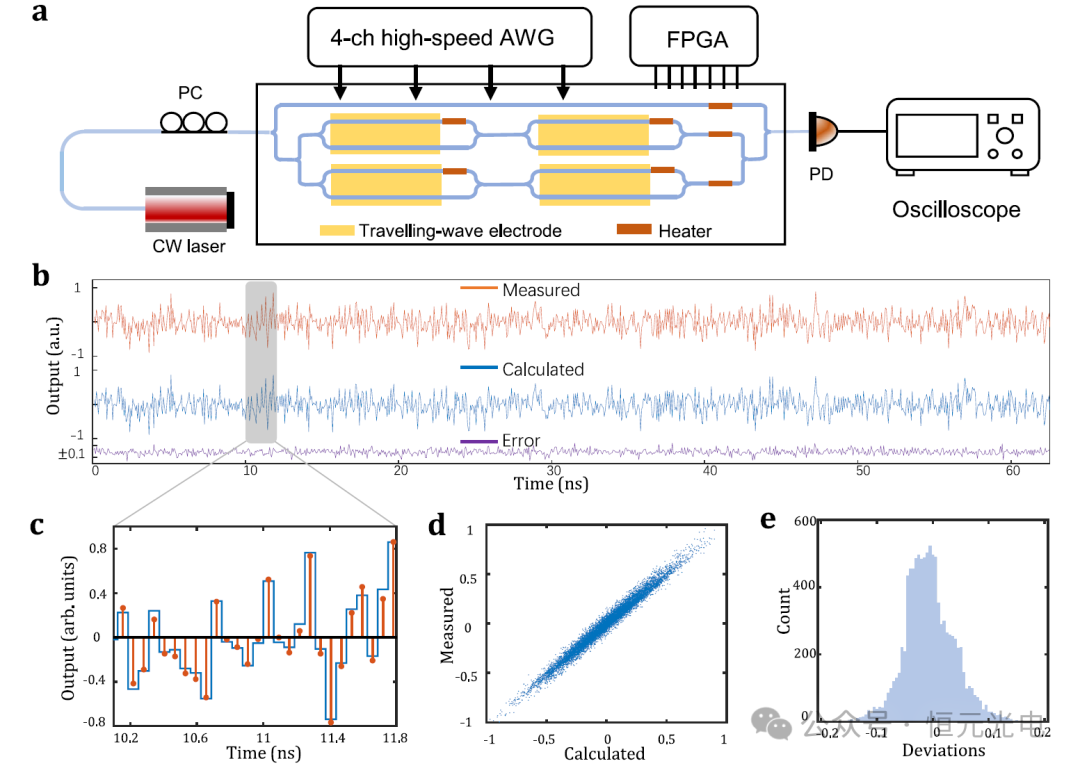

圖2 PRTC計算精度的實驗特征。a PRTC演示的實驗裝置。b，c 16GS/s隨機輸入的實驗輸出結果。d 用于計算4組10000個隨機輸入的精度測量的散點圖。e 10000個數據樣本的計算誤差直方圖。

為了系統地評估PRTC的計算能力，首先使用綜合驗證框架進行了廣泛的射線箱相交測試。此PRTC以16 GS/s的數據速率運行，在交叉口檢測方面取得了94.6%的總體準確率。圖3a顯示了100個測試用例的代表性子集的二進制分類結果。為了深入了解PRTC的辨別能力，圖3b展示了九個特征測試用例及其相應的幾何配置和計算輸出。當所有六個值都為正時，滿足相交標準，從數學上證明光線相對于整個邊緣環保持一致的側向性。

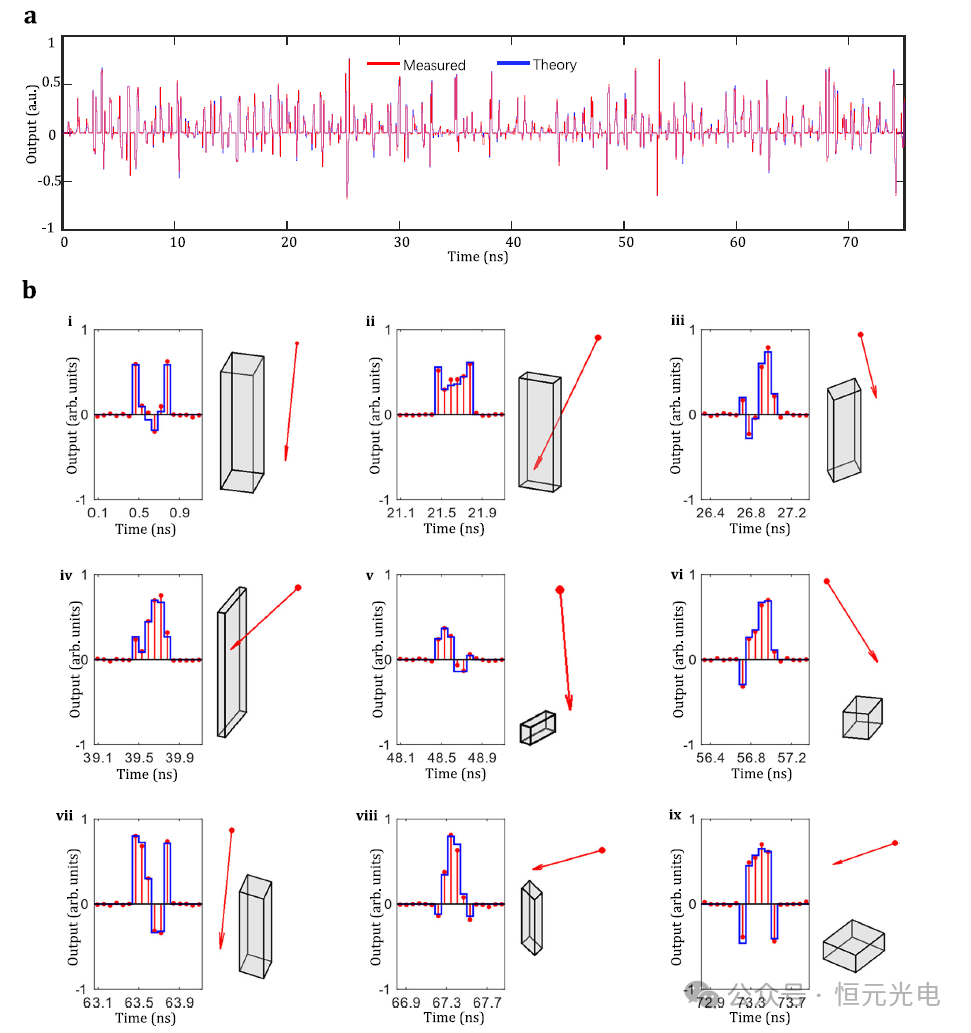

圖3 射線箱交會測試PRTC的實驗變化。a 對100組16GS/s數據速率的射線箱交會測試的實驗結果。b 100組交集測試結果中的9組，其中每個子圖的左側顯示交集的輸出，右側顯示相應射線和框的可視化。

在光線盒截面測試中驗證了PRTC的準確性后，進一步評估了其在完整光線追蹤渲染應用中的性能。研究人員構建了三個具有不同材料特性和幾何配置的測試場景。質量指標顯示，PRTC實現了與傳統計算相當?shù)母呔�度渲染結果，如圖4所示。這些指標表明，PRTC不僅保留了整體視覺外觀，而且準確地捕捉了細節和材料屬性，證明了此光學計算方法在真實渲染應用中的魯棒性。

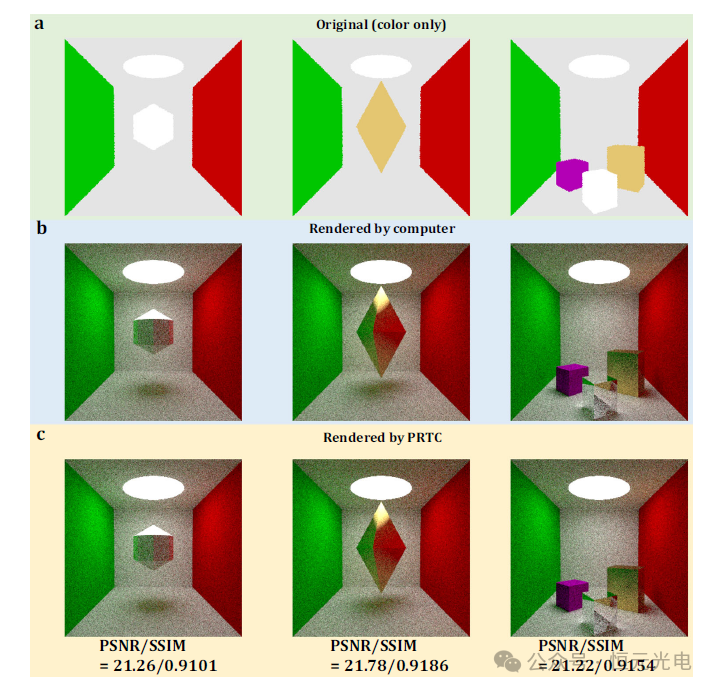

圖4  光線追蹤渲染結果。a 渲染前的三個測試場景。b 由傳統計算機渲染的參考圖像。c PRTC渲染的圖像.

總之，該團隊所設計的PRTC作為光線追蹤加速的光子對應物，可以大大加速光線交叉過程，減輕電氣元件的負擔。如表1所示，與現有的電子和光學平臺相比，此PRTC在計算速度和能源效率方面都有了實質性的提高。

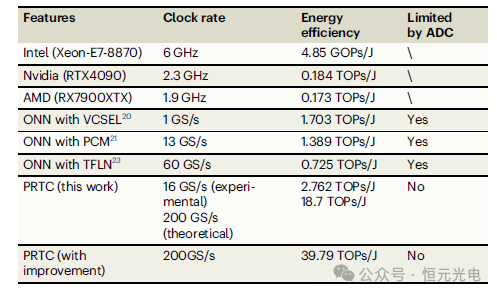

表1  PRTC與最先進的電子和光學計算平臺的性能比較

PRTC的成功突顯了光學計算系統設計中的一個關鍵原則：將計算架構與特定應用需求相匹配的重要性。通過專注于射線盒交叉測試并利用其二進制特性，通過單比特ADC實現了實質性的性能提升。這種方法展示了特定于應用程序的優化如何釋放光學計算平臺的全部潛力。

展望未來，這項工作出現了幾個有前景的研究方向。首先，在降低工作電壓和提高集成密度方面有了進步，可以進一步提高基于PRTC的系統的性能和效率。其次，通過采用具有二進制驅動能力的分段TFLN調制器，可以消除外部DAC開銷，實現PRTC和數字電子芯片之間的無縫接口。最后，PRTC技術與新興增強現實系統的整合為開發將高性能與能源效率相結合的下一代空間計算平臺提供了機會。通過共同設計電子管道和光子接口以最大限度地提高并行性，PRTC可以在這些應用中充分發揮其潛力。
